Protihlukovou stěnu M-S tvoří tyto základní prvky:

  • Železobetonový/ ocelový sloupek
  • Železobetonová deska tl. 130 mm s dřevocementovými dílci Leier
  • Soklový panel
  • Základy jsou tvořeny vrtanými pilotami a sloupky, nebo sloupky osazenými v základových patkách, spojených navzájem základovým pasem.

Nosné sloupky:

  • Železobetonový sloupek typu H
  • Ocelový sloupek HEA, HEB

Maximální výška sloupků je 5000 mm.

Do vodorovné spáry se vkládá plastový pásek 70/15 mm.

Modulová vzdálenost sloupků je 4000 mm.

Velikost a sílu jednotlivých sloupků určí projektant podle požadavku pevnosti v souladu s ČSN EN.

Soklové panely:

Železobetonový panel délky až 3960 mm, tloušťky 130 nebo 160 mm a výšky do 1500 mm.

Panely:

Tvoří je nosná železobetonová deska z betonu C 30/37, XF4 na rubové straně a na straně zdroje hluku ze zvukové absorpční vrtsy vyskládané z dřevocementových tvárnic MFC Akustik 010 o rozměru 500 x 250 mm.

Z hlediska zvukové pohltivosti jsou zařazeny do kategorie A3 (DLα= 10 dB).

Stěny vyhovují ustanovení ČSN EN 1794-1 a 2 pro zatížení.

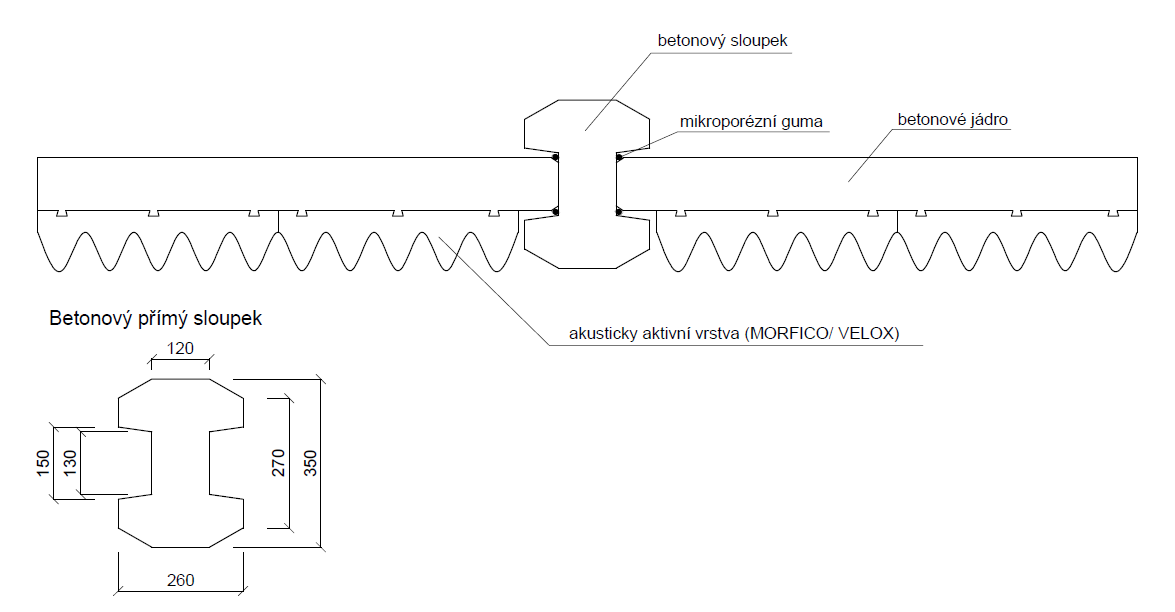

Uložení protihlukové stěny

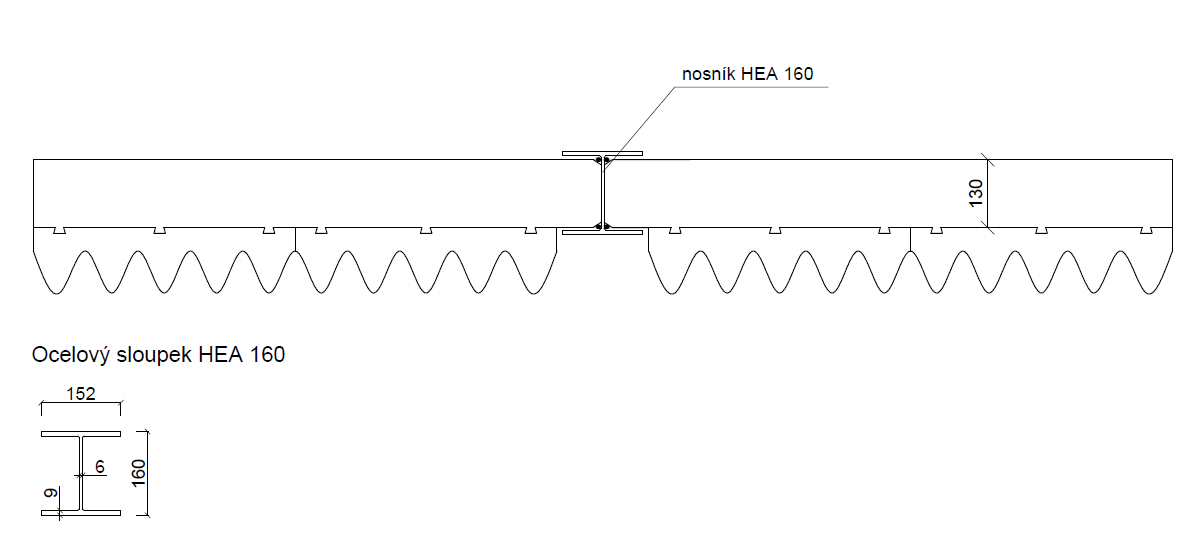

Uložení protihlukové stěny

Fotogalerie

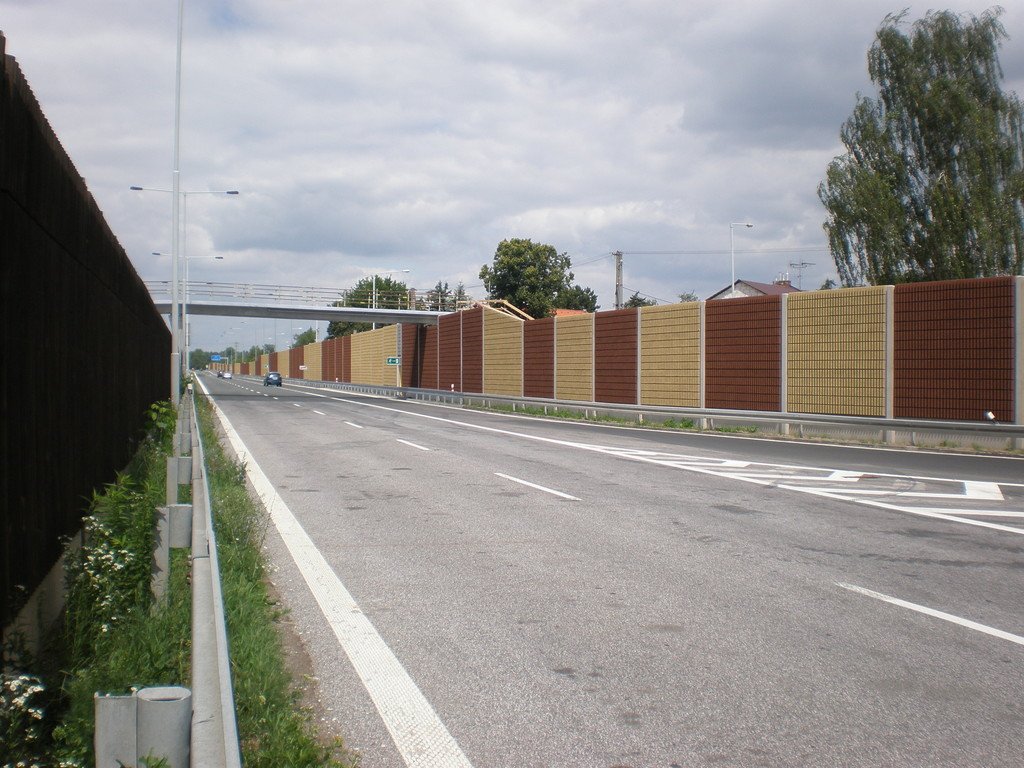

  • Protihluková stěna

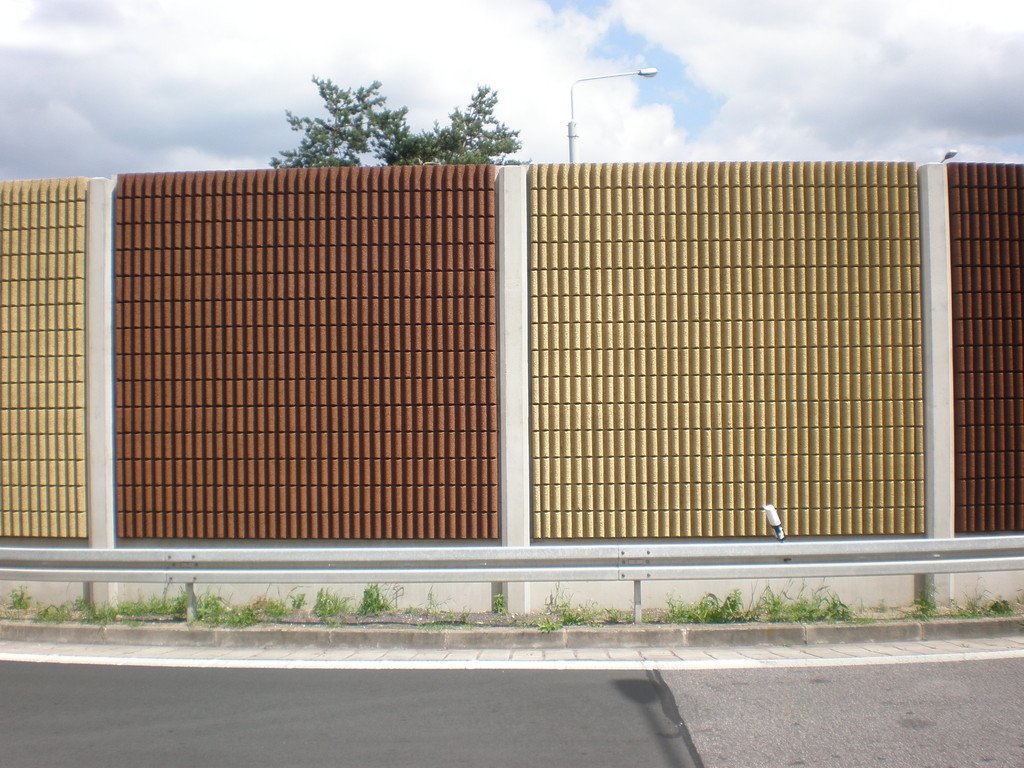

  • Protihluková stěna

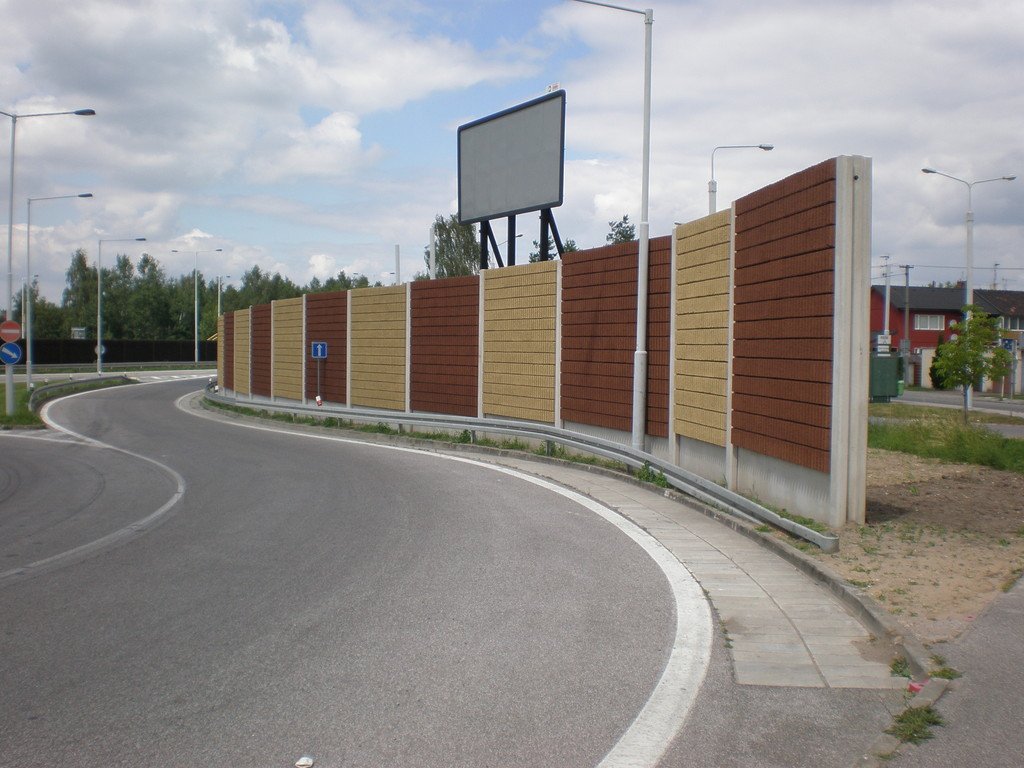

  • Protihluková stěna

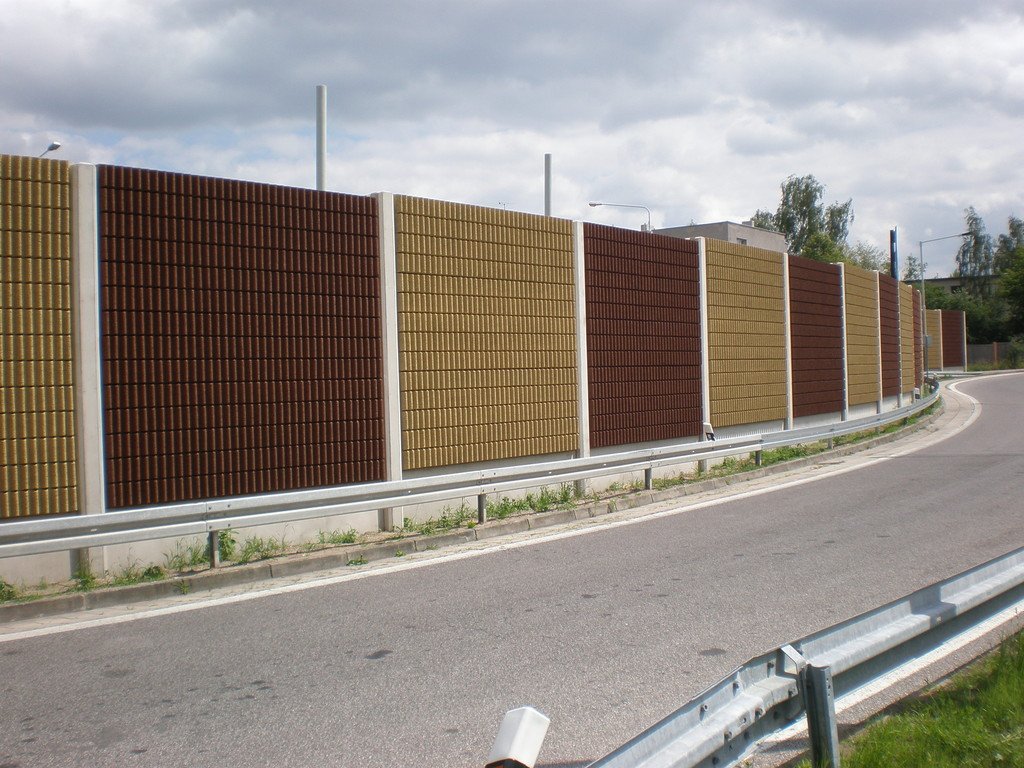

  • Protihluková stěna

PHS M-Spdf1.29 MB
