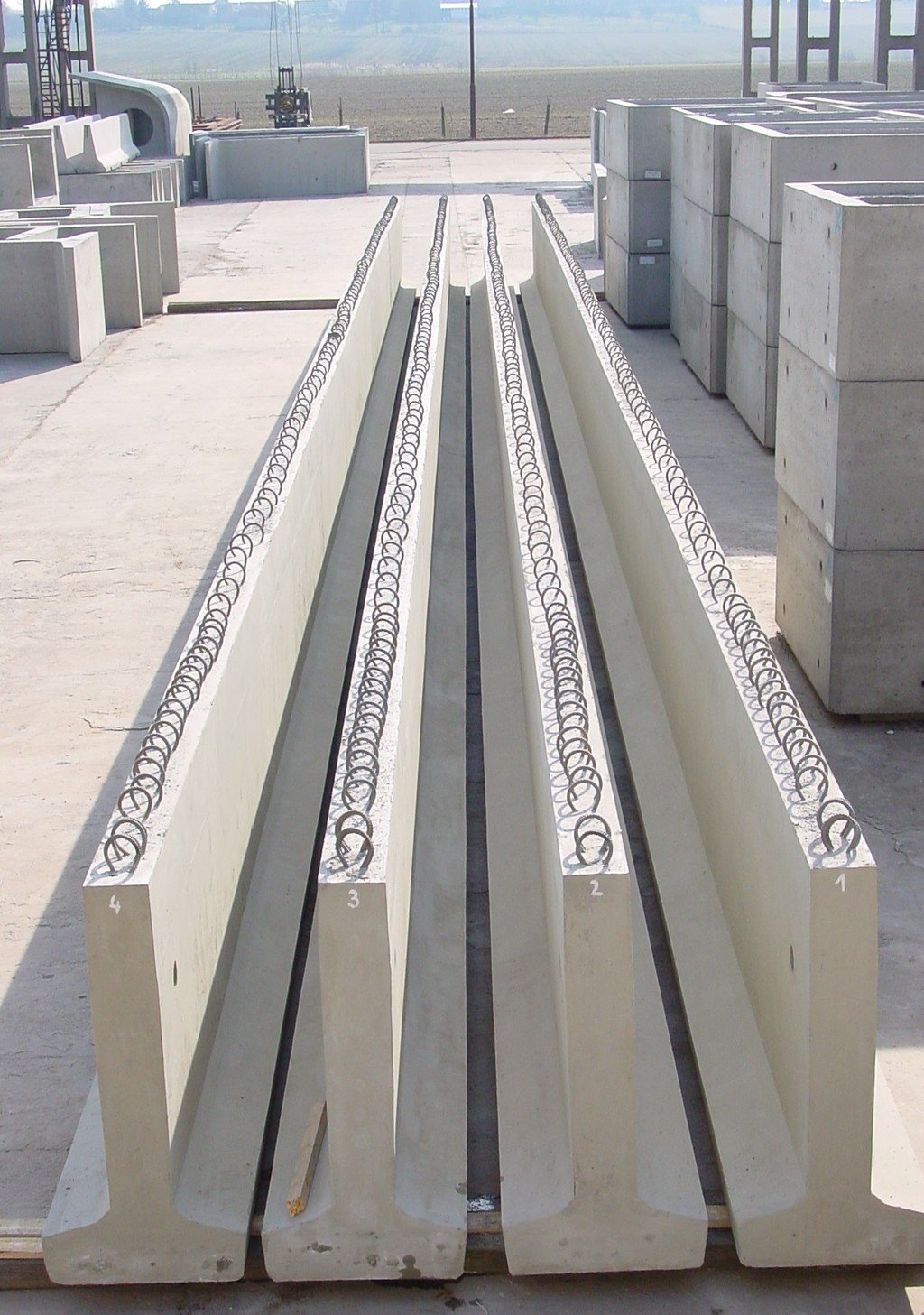

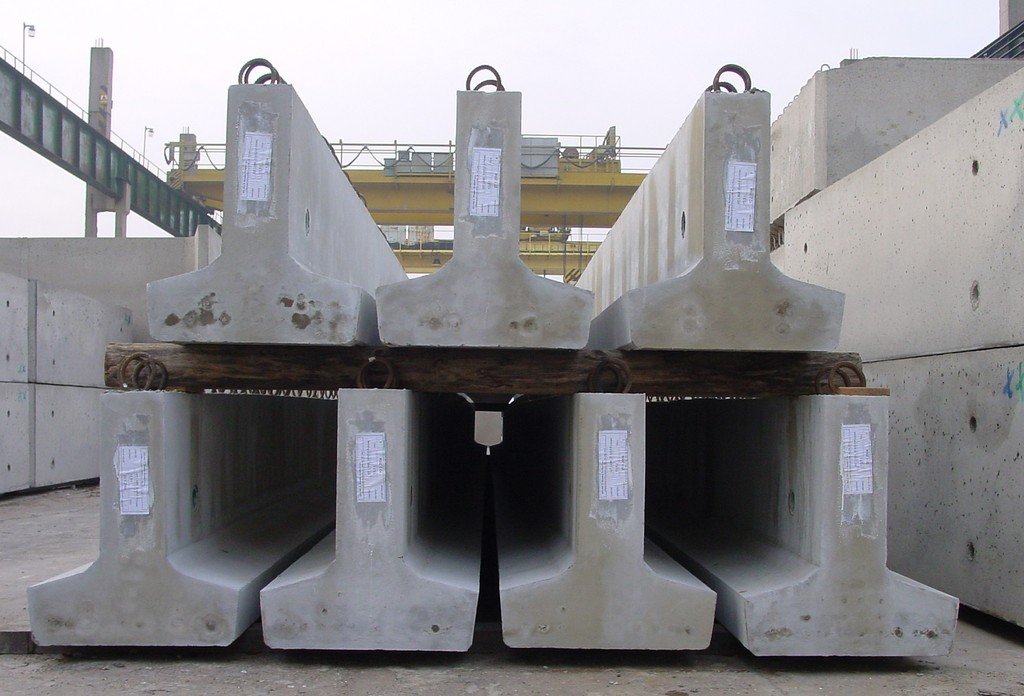

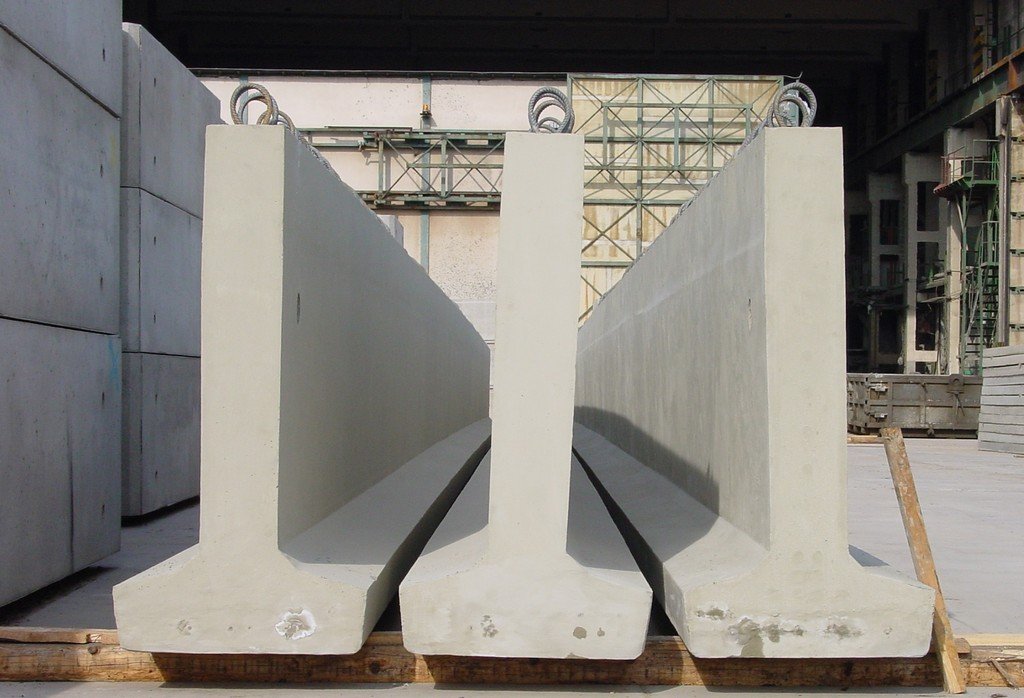

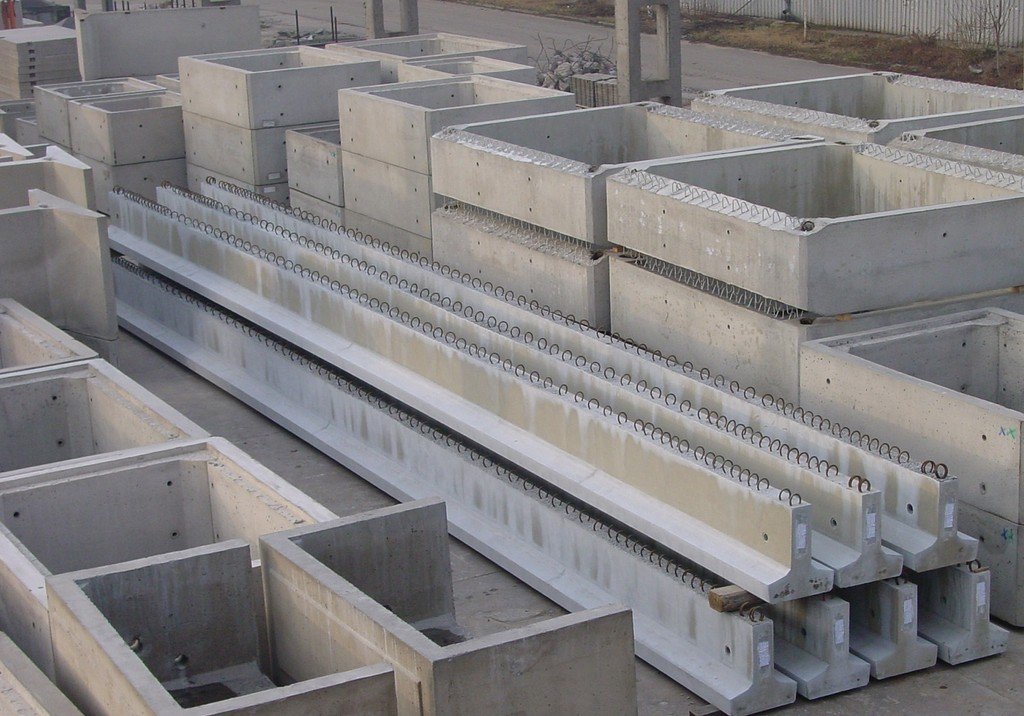

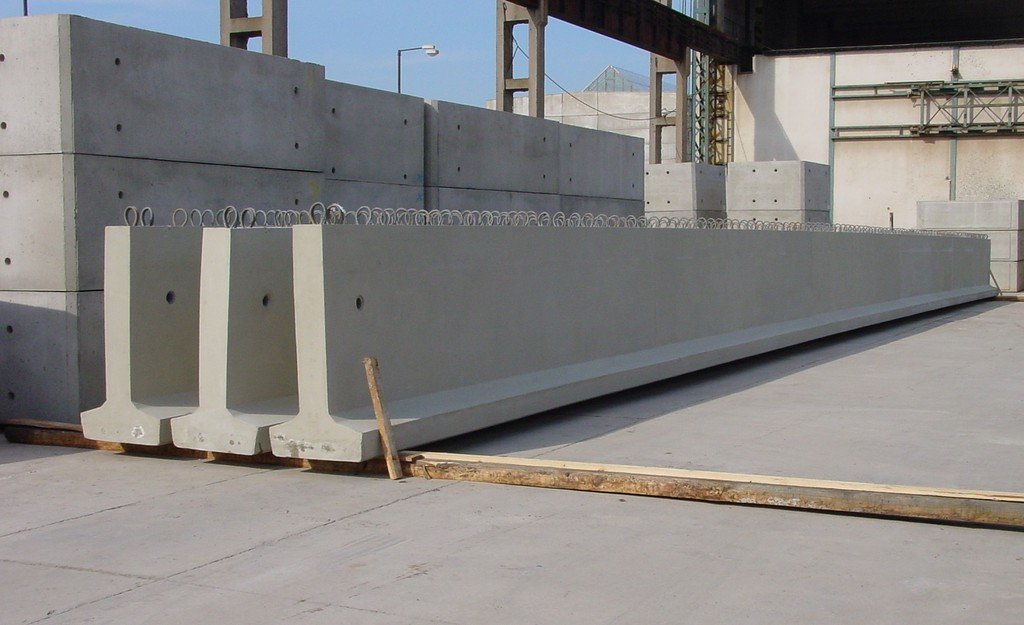

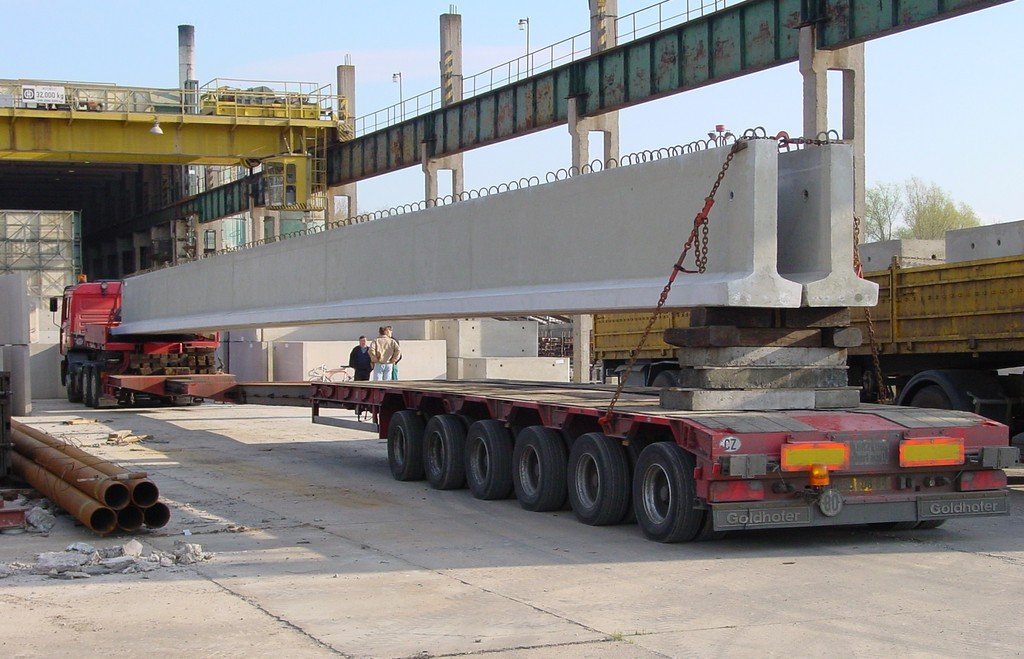

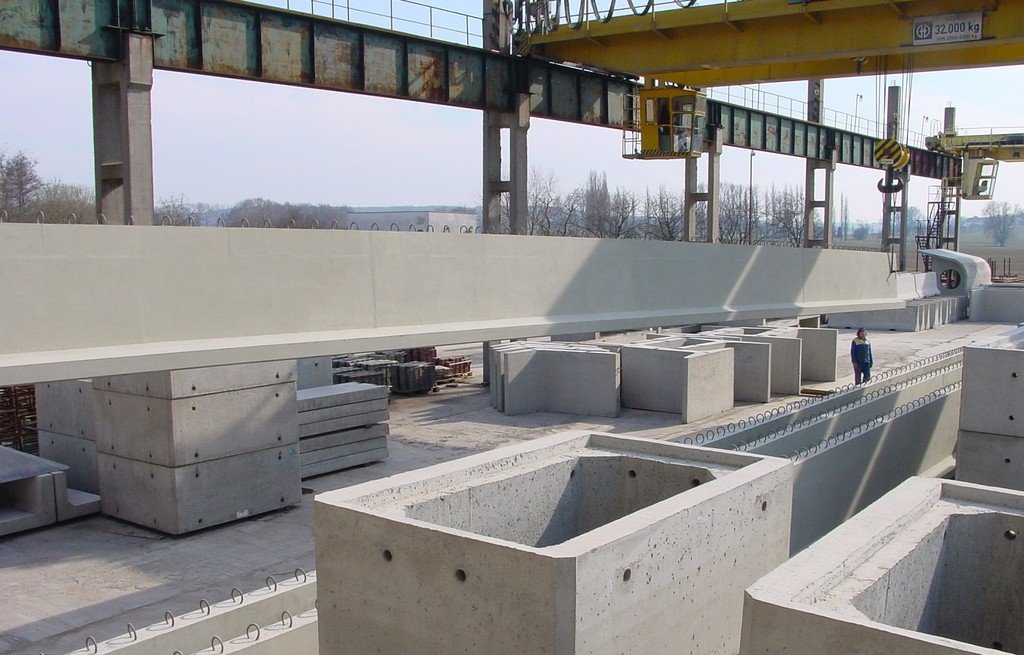

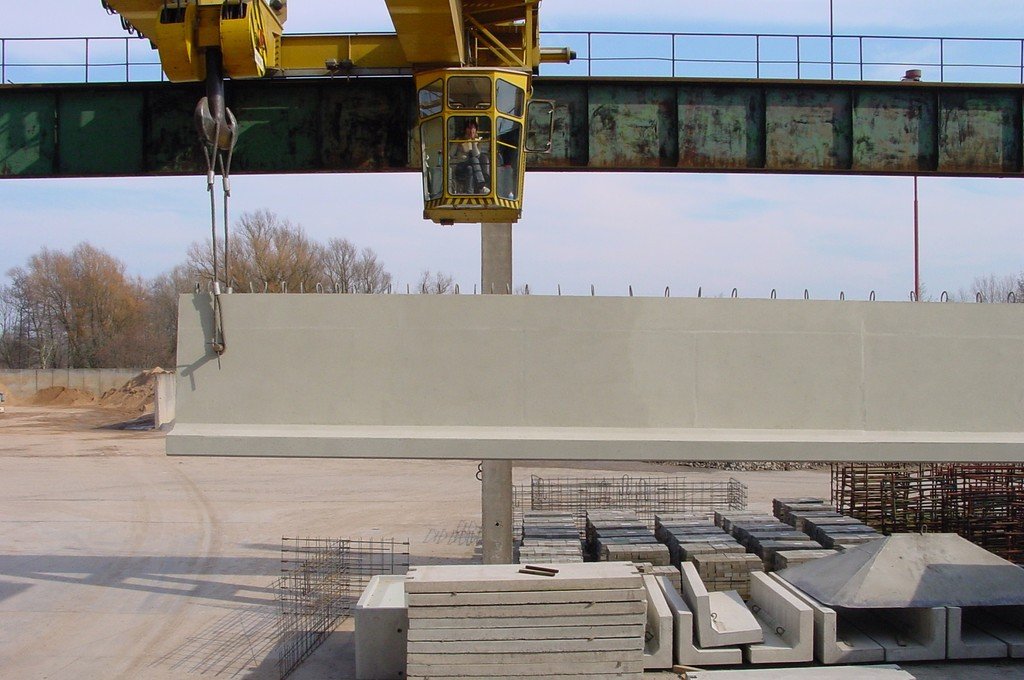

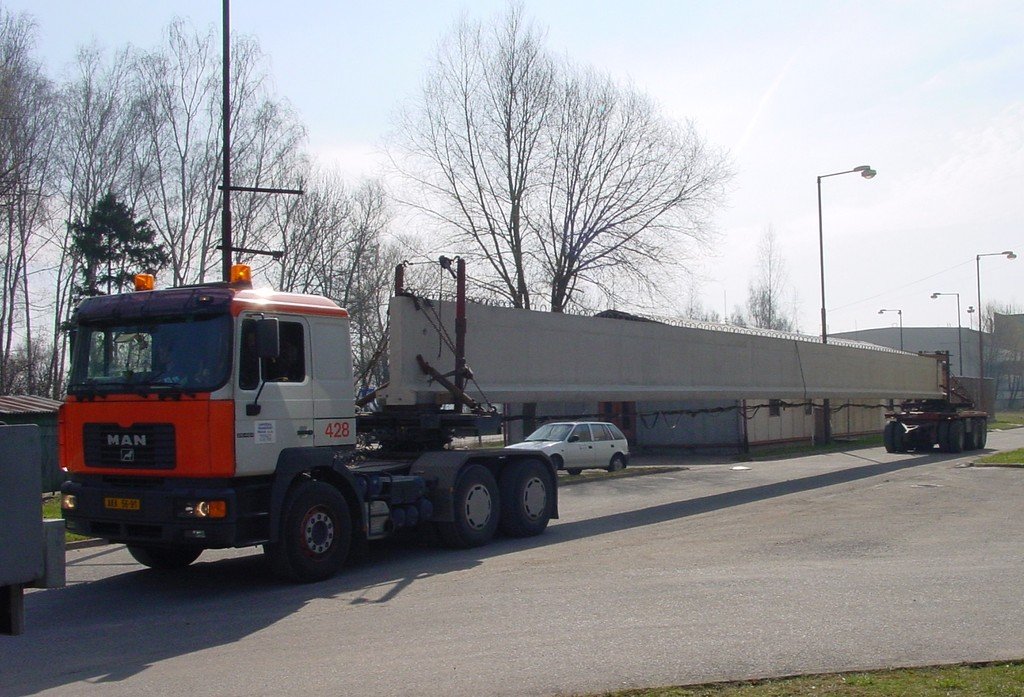

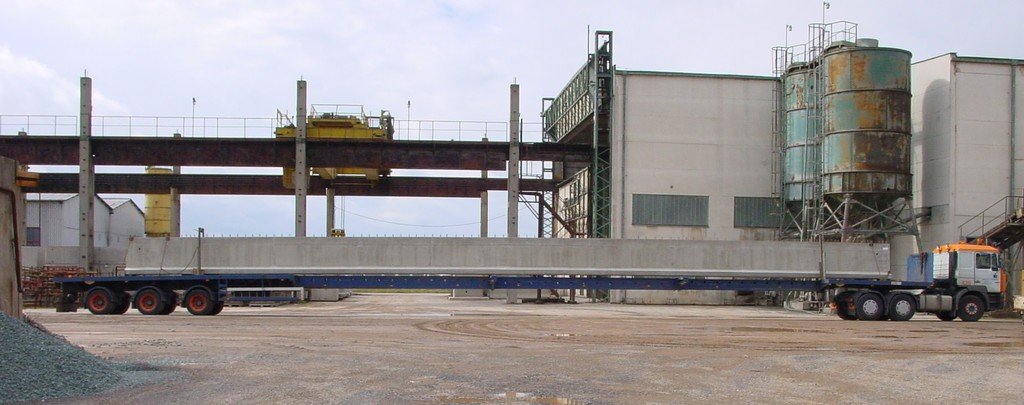

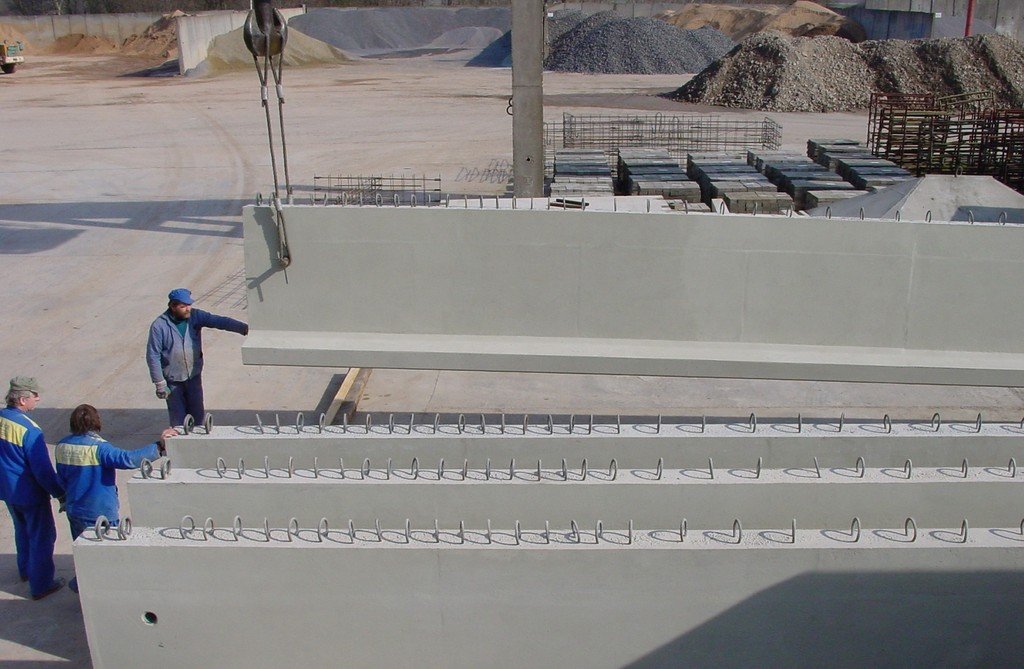

MS - I nosníky

Nahrazují nosníky VSTI 2000.Nosník MS - I má inovovaný tvar pro dosažení vyšší míry vizuálního hodnocení, spojenou s vyšší zatížitelností , plně splňuje pořadavky ŘSD .

Slouží jako nosníky pro mosty, lávky, podchody. Dále pak pro zastropení garáží, vestibulů, skladů, parkovišť a jiné...

Rozpětí

  • Základní typizační délky 9, 12, 15, 18, 21, 24, 27, 30, 32, 34m.
  • Nosníky je možni vyrábět v jakékoliv délce podle přání zákazníka od 9 m do 34 m

Uložení

  • Samostatné- pryžová ložiska 90° - 45°.

Uspořádání

  • Šikmost nosné konstrukce do 45°, možnost vějířovitého uspořádání VSTI nosníků, možnost oddálení nosníků od sebe s mezerou do 600 mm.
  • Konstrukční výška: 0,4 – 1,4 m.

Beton

  • C 45/55 pro stupeň vlivu prostředí XF2- nosník.
  • C 25/30 pro stupeň vlivu prostředí XF1- deska.
  • Krytí betonové výztuže 45 mm.

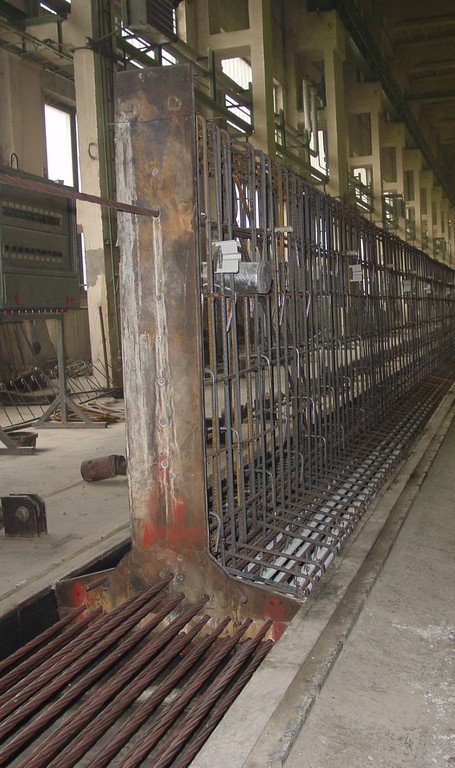

Betonářská výztuž

  • B 500

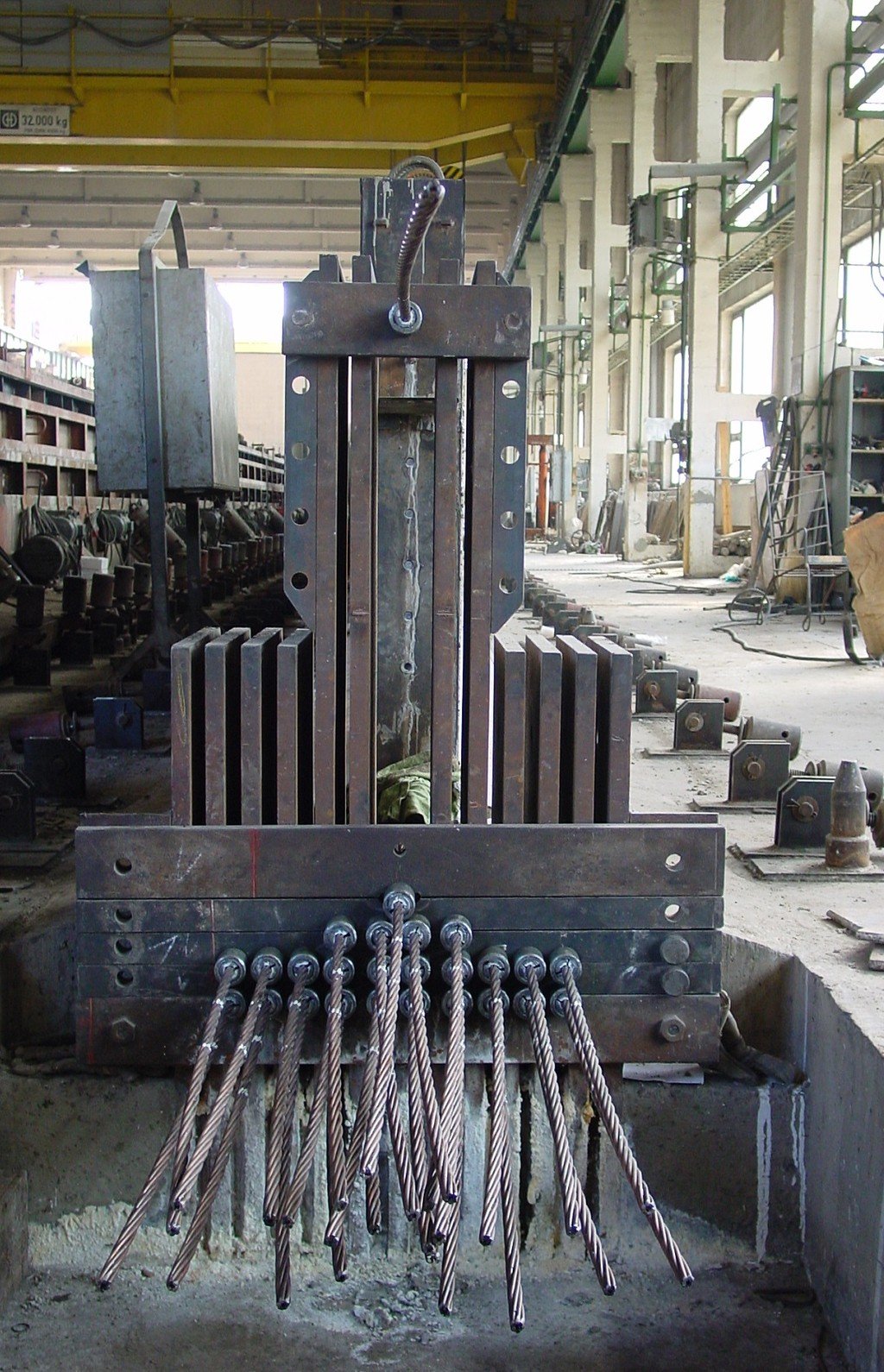

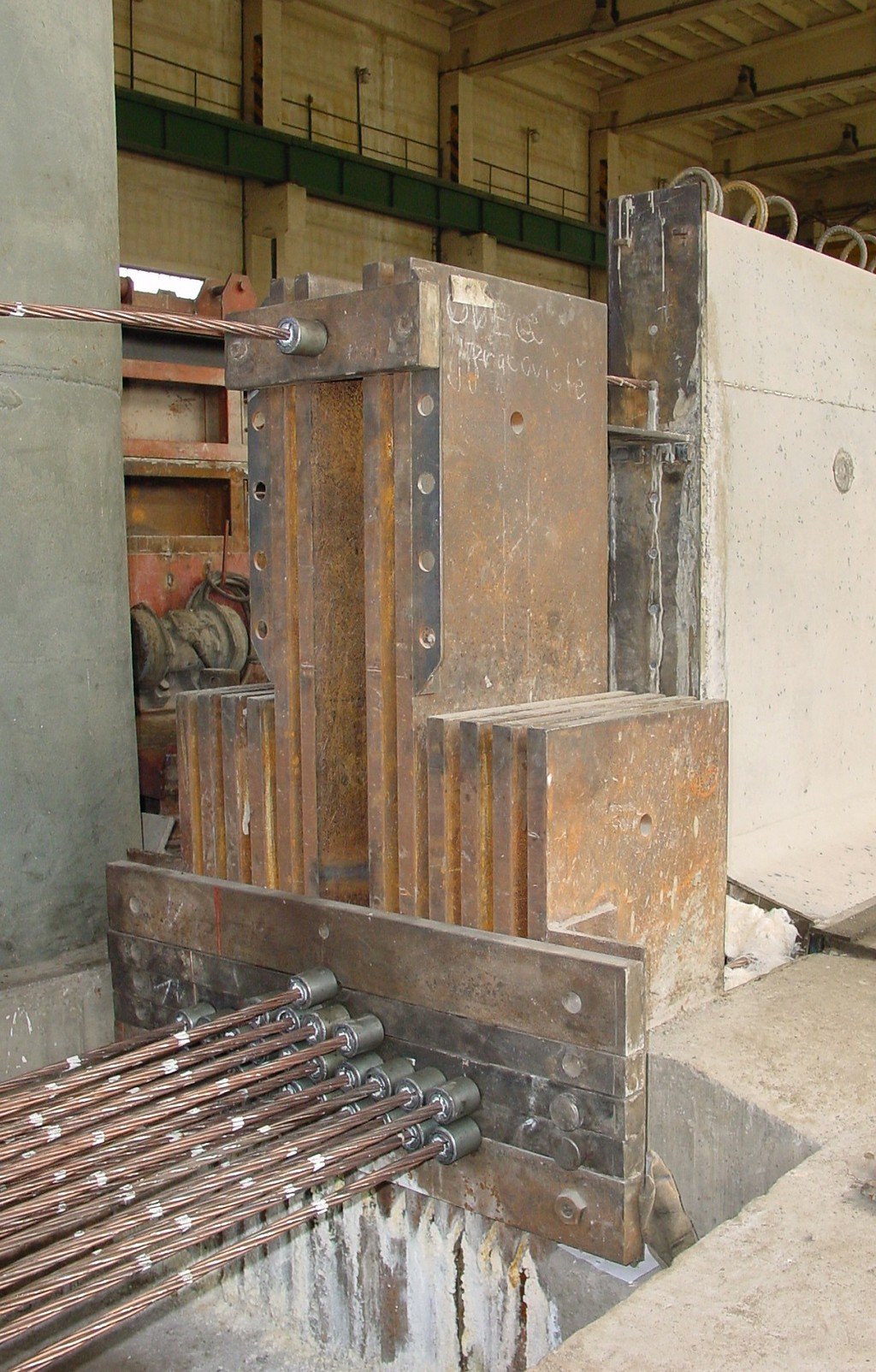

Předpínací výztuž

  • Sedmidrátové pramence Fe- 7S- 1860- Ø 15,7 MPa
  • U některých lan je předpínací výztuž v koncové části dle projektu separována.

Spřažující deska

  • Zajišťují příčný roznos pohyblivého zatížení.
  • Plní funkci vyrovnávací desky.
  • Kotvení říms do spřažené desky je volitelné podle projektové dokumentace
  • Umožňuje kvalitní položení celoplošné izolace.

Římsy

  • Monolitické, prefabrikované, kotvené do spřažené desky.

Bednící desky

  • Prefabrikované dle projektu

OZNAČENÍ NOSNÍKU

ROZMĚRYHMOTNOST
DélkaVýškaŠířka
mmmt
MS - I - 9/ 0,48,960,40,673,87
MS - IMS - I - 12/ 0,511,960,55,72
MS - I - 15/ 0,714,960,78,58
MS - I- 18/ 0,817,960,811,17
MS - I - 21/ 0,920,960,914,04
MS - I - 24/ 1,023,961,017,22
MS - I - 27/ 1,126,961,120,67
MS - I - 30/ 1,229,961,224,39
MS - I - 32/ 1,331,961,327,58
MS - I - 34/ 1,433,961,430,88

VSTI nosníkypdf1.35 MB
